Автоматизированная система управления технологическим процессом МНЛЗ №2.
Специалистами нашего предприятия, в сотрудничестве со специалистами ГНЦ ФГУП «ЦНИИчермет им. И. П. Бардина», выполнены работы по вводу в эксплуатацию 4-х ручьевой блюмовой МНЛЗ №2 электросталеплавильного цеха на предприятии «Волжский Трубный Завод» (проект «Нержавеющая река»).
Ввод в эксплуатацию был выполнен в три основных этапа:
-
Проведение пусконаладочных работ вне зоны монтажа. Специалистами АО «АСК» совместно со специалистами ЦНИИчермет и АО «ВТЗ» была произведена приемка шкафов с электрооборудованием в Китае, собранных по проекту АО «АСК». В процессе приёмки была проведена паспортизация оборудования, продано напряжение на все шкафы управления, выполнен тест сигналов с прокруткой двигателей от преобразователей частоты с управлением от системы визуализации МНЛЗ.
- Проведен шефмонтаж электрооборудования на площадке ВТЗ.
- Отладка прикладного программного обеспечения с проведением холодных и горячих испытаний, прохождением гарантийных испытаний, передача оборудования в промышленную эксплуатацию.
Система управления МНЛЗ и вспомогательными механизмами построена на базе 6-ти программируемых контроллеров:
- ► общий ПЛК – реализует функции управления механизмами разливочной площадки и основного обмена данными с комплектными системами сторонних производителей;

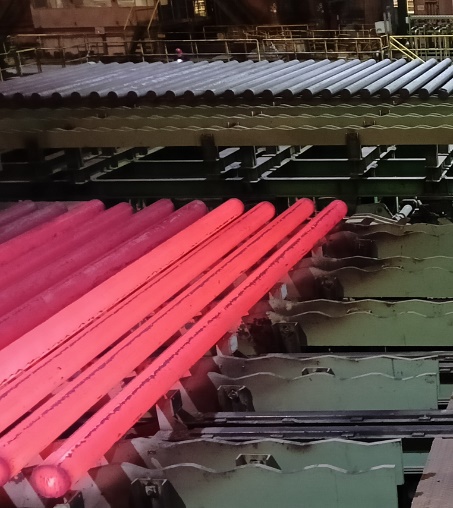

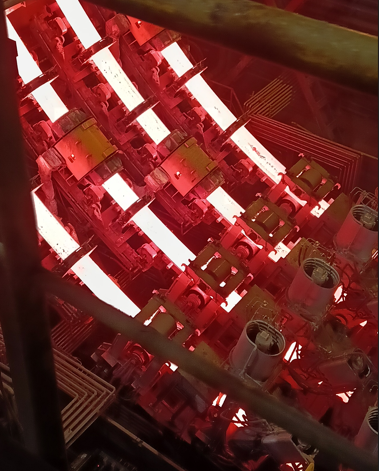

- ► ручьевые ПЛК – управление охлаждением и транспортировкой непрерывнолитой заготовки (4 шт);
- ► ПЛК выходного участка – управление взвешиванием и транспортировкой заготовок на склад.
Механизмы МНЛЗ приводятся в движение при помощи более чем 100 преобразователей частоты и устройств плавного пуска.
Система автоматизации двухуровневая. Первый уровень – ПЛК и система визуализации, для управления механизмами с АРМ оператора и выдачи необходимой диагностической информации на АРМ. Второй уровень – слежение за заготовками, создание отчетов, обмен с заводской системой управления производством.
Система визуализации и первого и второго уровня использует технологию виртуализации. Для повышения надежности применены резервированные серверы.
