Модернизация электрооборудования адъюстажа сортопрокатного цеха — II этап.
На втором этапе модернизации подверглись центральный пост управления системами жидкой и густой смазок, гидроустановок, станций напорной воды и дренажных насосов стана (ЦПС), а также электроприводов рольгангов района правильной машины, электропривод правильной машины и ряд системы управления вспомогательных механизмов участка адьюстажа сорта.
ЦПС организован в выделенном электропомещении стана (ЭП SR2) и предназначен для дистанционного контроля и управления работой следующих систем мелкосортно-проволочного стана 320/150:
- — девять систем жидкой стана (Ж1-Ж6, Ж8-Ж10);
- — пять систем густой смазки (СГС1, СГС3, СГС4, СГС8, СГС11);
- — восемь гидроустановок стана (ГУ100, ГУ101, ГУ102, ГУ200, ГУ300, ГУ403, ГУ501, ГУ502);
- — две станции напорной воды (1МПа и 2,5Мпа);
- — пять дренажных насосов (насосов грязевой воды).

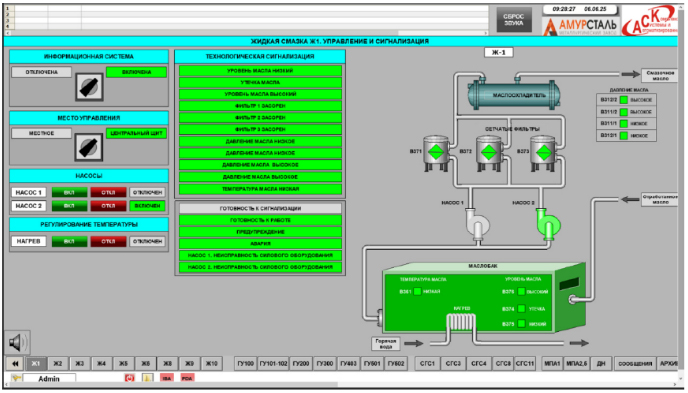

Взамен щита с мнемотабло и «железными» органами управления установлено автоматизированное рабочее место (АРМ) ЦПС, оснащенное двумя мониторами и присоединенное к установленному на первом этапе модернизации HMI-серверу.
На месте щитов мнемонтабло ЦПС, выведенных из работы, установлены полевые станции Odot (КНР).
В пяти маслоподвалах и трех гидроподвалах стана произведена замена старых местных пультов управления перечисленных выше систем.
Модернизация ЦПС проводилась в условиях 12-ти суточного полного останова стана (плановый ежегодный капитальный ремонт).
Часть полевых станций ЦПС была предварительно смонтирована на первом этапе модернизации, что позволило ускорить ввод в эксплуатацию нового программно-аппаратного комплекса ЦПС.
Все полевые станции, охваченные зоной работы ЦПС, были присоединены к контроллеру SA30 (CPU1518-4PN/DP) адьюстажа сорта и ЦПС, установленному и введенному в работу на первом этапе модернизации, по шинам Profinet.
По разработанной и согласованной с руководством ООО «Амурсталь» и сортопрокатного цеха схеме модернизации сразу после завершения комплекса работ (демонтаж старого / монтаж нового электрооборудования, прокладка новых кабелей, отладка программного обеспечения) по вводу нового программно-аппаратного комплекса (ПАК) ЦПС и завершения планового ремонта на стане была организована 8-ми суточная прокатка проволоки – начались работы по модернизации электрооборудования на участке адьюстажа сорта.
Большая часть работ по демонтажу старого / монтажу нового электрооборудования участка адьюстажа сорта была проведена в период 12-ти суточного капитального ремонта стана.
В период 8-ми суточного проката на проволоку был организован и проведен следующий объем работ.
Выведена из работы комплектная (с силовыми реверсивными тиристорными мостами цепей якорей и питанием обмоток возбуждения двигателей) аналоговая система автоматического регулирования (САР) электропривода постоянного тока правильной машины.
На место демонтированной сборки шкафов установлена новая сборка комплектного цифрового устройства c микропроцессорным управлением приводом постоянного тока, реализованная на базе аналога Sinamics DCM – комплектного преобразователя постоянного тока «ВАРИАНТ DC».
Выведены из работы комплектные аналоговые преобразователи частоты (ПЧ) электроприводов переменного тока:
- — отводящий рольганг (перед правильной машиной, группа 1);
- — отводящий рольганг (перед правильной машиной, гр. 2) и заправочный рольганг правильной машины;
- — рольганг на выходе правильной машины и выходной рольганг, группа 1;
- — рольганг на выходе правильной машины, группа 2;
- — резервный ПЧ рольгангов отводящего и выходного.
На места демонтированных шкафов аналоговых ПЧ установлены новые шкафы комплектных цифровых ПЧ c микропроцессорным управлением на базе Inovance MD880 (Single Drive).
Новые цифровая САР электропривода правильной машины, цифровые ПЧ рольгангов района правильной машины и полевая станция Odot, смонтированная взамен старой панели и предназначенная для оперативного переключения любого из рабочих ПЧ рольгангов на резервный ПЧ, присоединены к контроллеру SA30 (CPU1518-4PN/DP) адьюстажа сорта и ЦПС по шинам Profinet.
На всех этапах проведения комплекса работ, включая корректировку проектно-конструкторской, монтажно-технологической документации и программного обеспечения по модернизации электрооборудования участка адъюстажа сорта и ЦПС стана 320/150, специалистам АО «АСК» оказывали техническую и организационную поддержку специалисты групп автоматики и электропривода эксплуатационного персонала сортопрокатного цеха, руководство цеха, руководители и специалисты управления проектной деятельностью и управления снабжения ООО «Амурсталь».
