АО «Восточный порт», г. Находка, пос. Врангель, Приморский край.

16.03.2016

АСУТП агрегата разгрузки. Проектирование.

Закончена разработка рабочей документации и программного обеспечения на систему управления бункерного хозяйства, агрегат разгрузки (АР).

Агрегат разгрузки предназначен для приёма угля из вагонов, регулирование его выгрузки, взвешивания и дальнейшей передачи его на конвейер. Состоит из 4 бункеров, каждый объемом 100м³. Проект АСУТП предусматривает управление и контроль следующими механизмами АР (для каждого бункера):

заслонка бункера;
вибратор — 2 шт.;
вибропитатель.

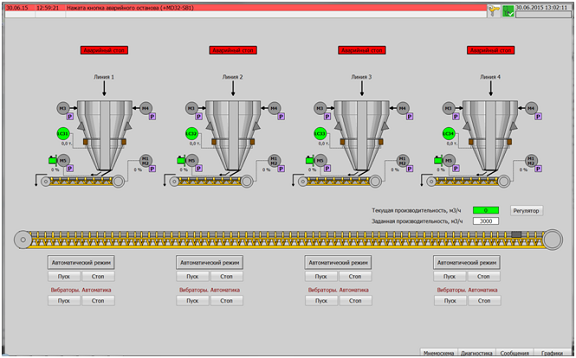

Система включает в себя программируемые контроллеры, частотные преобразователи, АРМ – оператора, местные и дистанционный пульт управления, электроприводы управления механизмами бункерного хозяйства, конвейерные весы, тензодатчики бункеров.

Система управления агрегатом разгрузки (АР) предназначена для:

yправления механизмами бункеров вагоноопрокидывателей №3 и №4;
регулирование веса угля выгружаемого из бункеров на конвейера в соответствии с заданием оператора-технолога;
постоянной диагностики и визуализации текущего технического состояния электрооборудования участка АР;
сигнализации, визуализации и мониторинга оперативному и ремонтному персоналу участка АР, параметров технологического процесса и режимов работы оборудования;

Состав проектного оборудования системы управления бункерного хозяйства:

шкафы контроллеров (ПЛК) PLC30 (контроллер бункеров вагоноопрокидывателя №3), PLC40 (контроллер бункеров вагоноопрокидывателя №4);
шкафы электроприводов переменного тока DAC35, DAC36, DAC38, DAC38 (управления двигателями бункеров вагоноопрокидывателя №3), DAC41, DAC42, DAC43, DAC44 (управления двигателями бункеров вагоноопрокидывателя №4);
пульты местного управления H5+PL. H6+PL, H7+PL, H8+PL (пульты у бункеров вагоноопрокидывателя №3), H1+PL. H2+PL, H3+PL, H4+PL (пульты у бункеров вагоноопрокидывателя №4);
пульты дистанционного управления MD30 (пульт оператора агрегата разгрузки вагоноопрокидывателя №3), MD40 (пульт оператора агрегата разгрузки вагоноопрокидывателя №4);
шкаф с сетевым оборудованием NC34.
