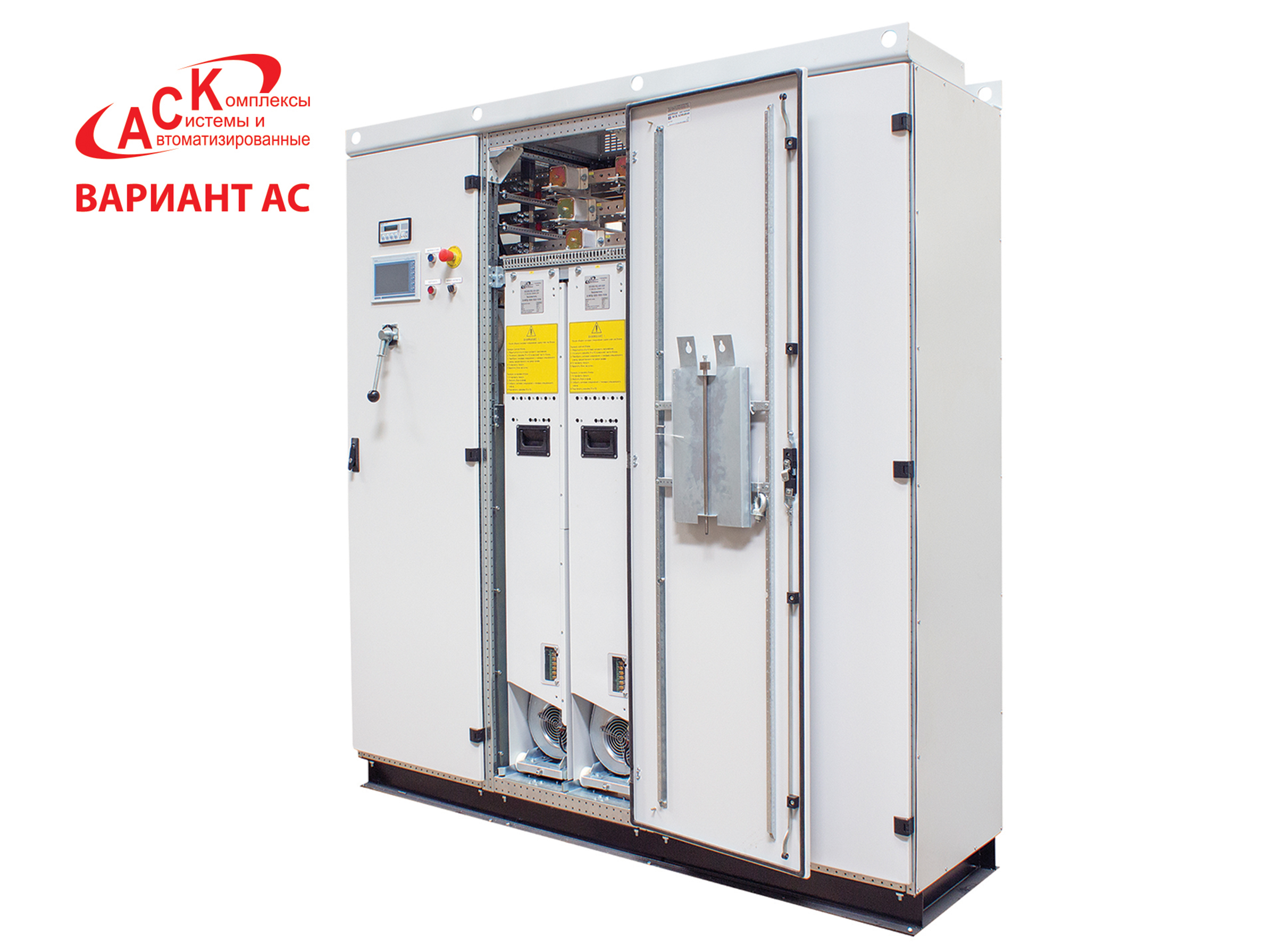

Преобразователи с водяным охлаждением ТПВ

photo_tpv-convertersПреобразователь предназначен для управления двигателями постоянного тока большой мощности и может использоваться в различных отраслях промышленности. Схема выпрямления преобразователя — двенадцатипульсная, реализована на двух трехфазных тиристорных мостах (тиристоры производства Semikron). Преобразователь предусматривает возможность работы на два якоря, соединенных параллельно. Для этого он оснащен двумя возбудителями и двумя регуляторами ЭДС, что позволяет выравнивать нагрузки между якорями в процессе работы.

Основные функции:

Регулируемый выпрямитель большой мощности. Сочетание большой мощности и малых габаритов за счет использования водяного охлаждения. Все необходимые функции защит реализованы в устройствах управления тиристорными мостами (превышение токов, напряжений, ЭДС, скорости, понижение изоляции, перегрев тиристоров и другие защиты).

  • возможность работы на два якоря в параллель с автоматическим выравниванием нагрузок между якорями;
  • возможность оперативного выведения из работы одного трехфазного моста и работа с одним мостом по шестипульсной схеме выпрямления;
  • цифровое микропроцессорное управление;
  • возможность рекуперации энергии в сеть;
  • защита преобразователя и двигателя.

Применение:

  • Управление двигателями постоянного тока большой мощности, требующими плавного регулирования скорости в широком диапазоне.

Номинальное напряжение сети, не более, В 3AC 825
Диапазон изменения входного напряжения, % От +10 до -15
Номинальное выходное напряжение, не более, В 2DC 900
Номинальная частота входного напряжения, Гц 50
Диапазон изменения частоты входного напряжения, Гц 45–60
Номинальная мощность, МВт 3,96
Номинальный выходной ток, А 4400
Максимальный выходной ток, А 10000
КПД преобразователя, не менее, % 98
Напряжение цепей управления, В 1AC 190 (-25%) до 230 (+15%)
Потребление цепей управления, не более, А 32
Рабочая температура окружающей среды, °С От 0 до +40
Рабочая температура охлаждающей жидкости (деионизированная вода), °С От 10 до +35
Расход охлаждающей жидкости, м3/мин 0,096
Относительная влажность воздуха До 85 % при +35° С
Высота установки над уровнем моря, м Не более 1000
Степень защиты Шкафы вентильных секций IP54
Шкафы управления IP43
Размеры (В х Ш х Г), мм 2200 х 4800 х 800
Масса, кг 2000

Гарантийный срок эксплуатации 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев со дня поставки преобразователя.
