ООО «Новотроицкий содовый завод», г.Новотроицк, Оренбургской обл.

29.12.2018

news_10_01_19 Автоматизированная система управления известе-обжигового участка (в составе отделения подготовки известняка и печного отделения).

Закончена разработка рабочей документации по АСУТП и КИП, силовому электрооборудованию и электроснабжению, электроосвещению и технологическому видеонаблюдению. Цели создания АСУ ТП:

  • стабилизация эксплуатационных показателей технологического оборудования и режимных параметров технологического процесса обжига известняка;
  • уменьшение материальных и энергетических затрат;
  • выбор рациональных технологических режимов для производства извести с учетом показаний приборов КИП и А;
  • обеспечение качественных показателей готовой извести;
  • предотвращение аварийных ситуаций.

Система сбора информации, диспетчеризации и управления оборудованием охватывает следующие технологические участки, системы управления и узлы:

  • узел подготовки и подачи известняка;
  • печная установка, включающая в себя узел дозирования и подачи известняка к печной установке, гидравлическую систему, замкнутую систему охлаждения фурм, газоочистку, системы: подача воздуха на горение, охлаждение извести и вставки, газоснабжения.

АСУ ТП строится как двухуровневая:

  • Нижний уровень включает в себя комплекс датчиков и приводы технологических механизмов. На данном уровне выполняются задачи сбора информации о технологическом процессе.
  • Верхний уровень объединяет программируемые логические контроллеры, станции распределенного ввода/вывода, преобразователи электромеханизмов и автоматизированные рабочие места (АРМы).

АСУ ТП второго уровня выполнена на стандартных, выпускаемых серийно, технических средствах – контроллеры S7-300  и станциях распределенного ввода/вывода ET200М.

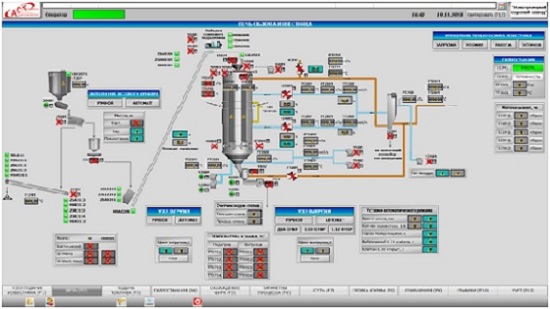

На АРМах устанавливается программное обеспечение для визуализации и управления технологическим процессом WINCC V7.4, что обеспечит независимую работу друг от друга и позволит повысить надежность при неисправности одного из АРМов.

АСУ ТП ориентирована на работу в реальном времени и обеспечивает выполнение всех функций с заданной периодичностью и точно в назначенный срок.
